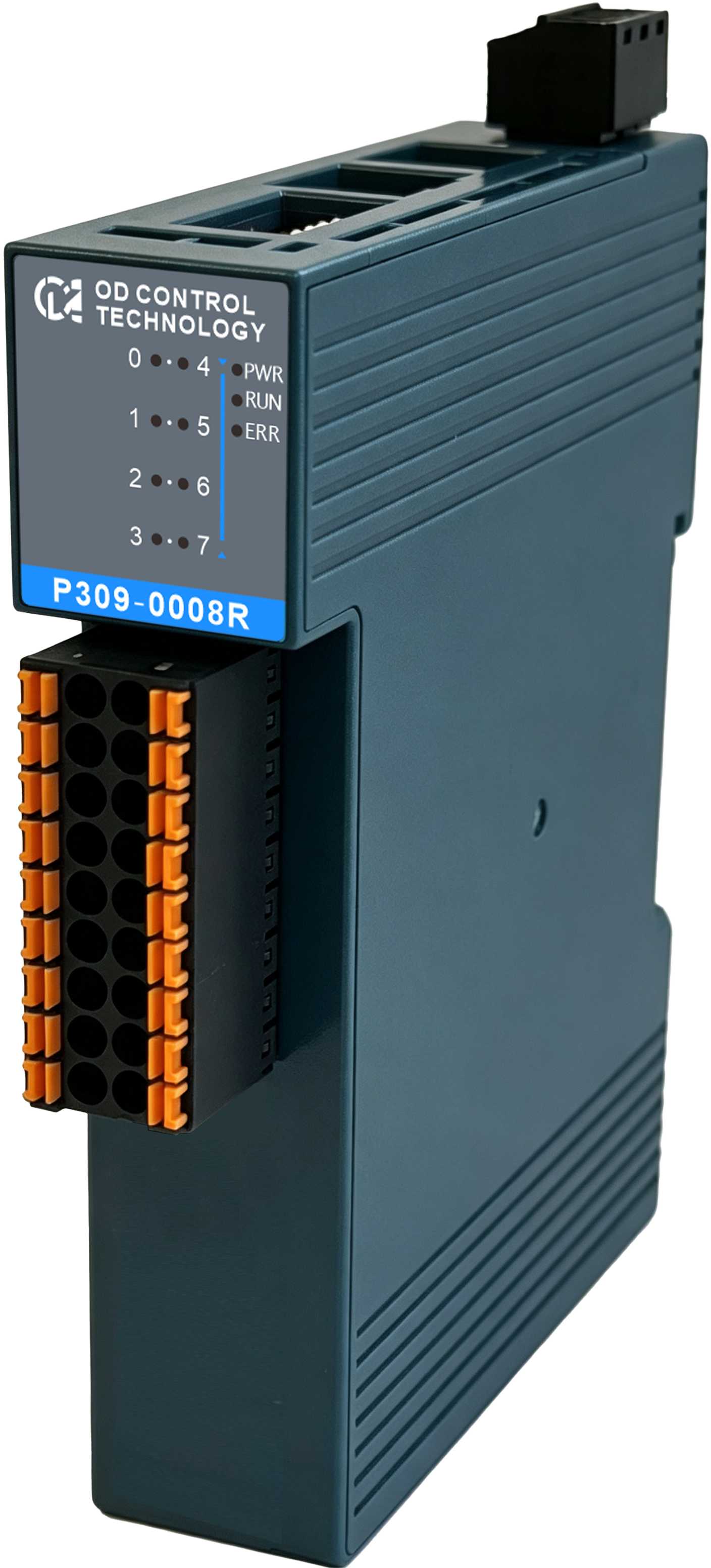

P309-0008R
产品简介:
COP系列产品可连接到支持CANopen主站的控制器/PLC，实现远程模块的扩展目的，轻松实现灵活的硬件接口资源配置。也可以连接到ECP系列模块，将模块连接到EtherCAT主站设备，与EtherCAT主站设备（如PLC）构建控制系统。
产品特点:
COP系列产品，通过CAN接口与外部设备构建通信，可与市面主流PLC的CAN主站设备构建连接，实现系统的接口扩展目的。CAN主站可通过CANopen CiA401协议管理和控制COP系列扩展模块。具备如下功能：
支持PDO, SDO, NMT, EMCY等标准通信机制；
支持心跳报文，监控设备在线状态；
提供EDS文件，支持主站导入；
波特率：125kbps, 250kbps, 500kbps, 1000kbps；
节点ID：通过拨码开关配置（1~16）。单个CAN网络中，可支持16个COP系列模块接入；
可配置的终端电阻。通过拨码开关，设置配置接入/不接入终端电阻；
COP系列扩展模块可通过ID设置，实现模块数据传输优先级；
扩展模块可实现与耦合器30米的通信距离，实现模块的分散安装，方便接线，降低接线成本；
模块厚度21.5mm，实现32个IO接口，支持紧贴安装，可降低较市面常见插片式IO电柜空间20%。
基本规格：
适用产品 | P309-0008R | |||||||||||
产品名称 | CAN IO模块 | |||||||||||
规格尺寸(mm) | （高x 深x宽）106 x 85 x 21.5 | |||||||||||
重量(约) | 105g | |||||||||||
节点地址设置 | 1~16 | |||||||||||
供电电源 | DC24V±20% | |||||||||||
额定电流(mA) | 28 | |||||||||||
传输线缆 | Ethernet/EtherCAT CAT5/5e电缆 | |||||||||||
总线接口 | 2 x RJ45，≤1Mbps | |||||||||||
传输距离 | ≤30m | |||||||||||
防护等级 | IP20 | |||||||||||
认证 | CE | |||||||||||
继电器输出规格：
适用产品 | P309-0008R |
输出类型 | 数字量输出，继电器输出，常开触点 |
输出方式 | 干接点 |
输出通道数 | 8 |
输入电压等级 | 30V DC/250V AC |
输出负载 | 电阻负载：2A@250V AC, 2A@30V DC 电感负载：0.7A@250V AC, 0.7A@30V DC 电灯负载：30W/点，200W/模块 |
硬件响应时间 | TON/TOFF: 约10ms |
开关次数 | 100K次（上述额定工作范围内可靠操作次数，超出可能导致开关失效或损坏） |
隔离方式 | 光耦隔离 |
输出保护 | 无 |
状态指示 | 输出有效时，指示灯亮。 |
